Pression constante

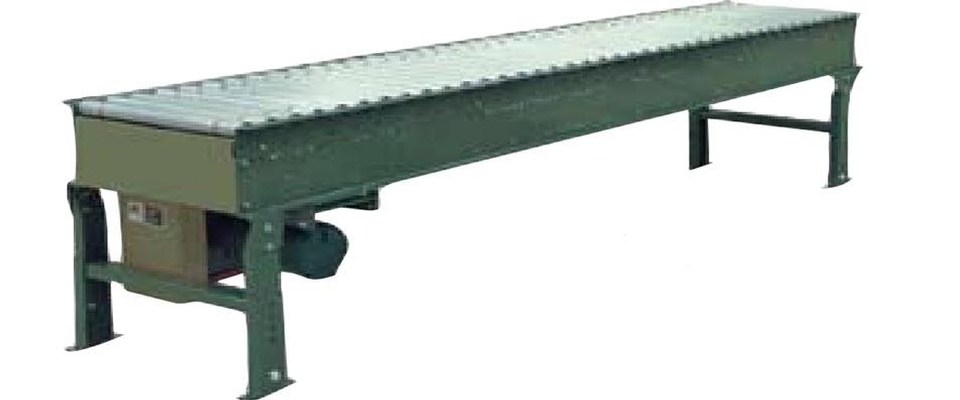

Rouleaux motorisés par courroie sur bobines

Ce modèle est idéal pour le transport de caisses

  • USAGE MOYEN

    Modèle 190-E24 et 190-E24C - Convoyeurs à rouleaux entrainés par moteur 24 VDC

    • CADRE (E24) —Convoyeur à rouleaux avec 1,9 po de diamètre. rouleau x 16 ga. tube galvanisé et roulements espacés de 3 po. Montés réglés en hauteur de 6 1/2 po x 12 ga. Cadre de canal en acier peint boulonné avec des plaques d'épissure.
    • LIT (E24C) —Lit roulant avec 2 1/2 po de diamètre conique à 1 11/16 po de diamètre. x 14 ga. rouleaux galvanisés. Monté en calibre 6 1/2 x 12. Cadre de canal en acier formé peint en poudre.
    • LARGEUR GLOBALE DU CADRE: 12 "14" 16 "18" 20 "22" 24 "26" 28 "30" 34 "36" 40 "42"
    • MOTEUR - Moteur 24 VDC avec carte de commande intégrée située le long de la section à l'intérieur du BR sur section droite uniquement. Le nombre maximal de rouleaux asservis est de 16 pour chaque moteur.
    • VITESSE DE CONVOYAGE - 25-254 FPM, définie sur la carte de commande moteur intégrée.
    • CAPACITÉ - Maximum 37 lb par pied avec une capacité maximale par moteur E24 de 75 lb. Si vous chargez le produit «dos à dos», utilisez le tableau de la fiche technique

    Modèle 190-NSP - Section droite rouleaux rouleaux entrainé par arbre direct(LINE SHAFT)

    • CADRE - Convoyeur à rouleaux avec 1,9 po de diamètre. rollerx16ga. galvanized tube  spaced every 3in. Monté en 9 ½ po x 12ga. Cadre de canal en acier peint  boulonné avec des plaques d'épissure.
    • LARGEUR GLOBALE DU CADRE: 16 "18" 20 "22" 24 "26" 28 "30" 34 "36" 40 "42"
    • MOTEUR – 1/2 HP – 208/230/460 / 575V – 3Ph.60 Hz Face C totalement fermée.
    • VITESSE DE CONVOYAGE - Constant65FPM.
    • CAPACITÉ - Charge maximale par rouleau motorisé - 15 lb.
    • REMARQUE: la capacité de charge maximale sera inférieure pour les produits à fond mou ou irrégulier. Charge totale NE PAS DÉPASSER la capacité du graphique.

    Modèle 190-NSPC - Section courbe

    • CADRE – Convoyeur à rouleaux avec 2 1/2 po de diamètre. conique à 1 11/16 po de diamètre. x 14 ga. galvanisé et 1,9 po de dia. rouleau x 16 ga. tube galvanisé. Monté en 9 1/2 po x 12 ga. Cadre de canal en acier peint.
    • LARGEUR GLOBALE DU CADRE: 16 "18" 20 "22" 24 "26" 28 "30" 34 "36" 40 "42"
    • ENTRAÎNÉ – Les courbes et les éperons sont entraînés en esclave depuis l'arbre d'entraînement du convoyeur modèle 190-NSP. Les arbres sont couplés par un accouplement à chaîne au niveau des articulations du lit.
    • Optionnel: VITESSE DE TRANSPORT - Autres vitesses constantes et variables de 30 à 120 pi / min. Transmission par courroie de distribution supérieure à 120 pi / min recommandée. Capacité affectée par le changement de vitesse.
    • CAPACITÉ - Voir le tableau des capacités de charge.

    Modèle 190-NSPSS - Convoyeur d'embranchement à angle avec courbe

    • CADRE - Convoyeur à rouleuax avec 21 / 2in.dia. conique à 111/16 po de diamètre x 14ga galvanisé et 1,9 po de diamètre. rouleau x tube galvanisé 16ga. Monté en 9 1/2 po x 12ga. Cadre de canal en acier peint.
    • LARGEUR GLOBALE DU CADRE: 16 "18" 20 "22" 24 "26" 28 "30" 34 "36" 40 "42"
    • ENTRAÎNEMENT - Les courbes et les éperons sont entraînés en esclave à partir de l'arbre d'entraînement du convoyeur modèle 190-NSP. Les arbres sont couplés par un accouplement à chaîne au niveau des articulations du lit.
    • Optionnel: VITESSE DE TRANSPORT - Autres vitesses constantes et variables de 30 à 120 pi / min. Transmission par courroie de distribution supérieure à 120 pi / min recommandée. Capacité affectée par le changement de vitesse
    • CAPACITÉ - Voir le tableau des capacités de charge
    • DISPONIBLE en courbe 45 ° et éperon 45 ° ou courbe 60 ° et éperon 30 °
    • DIRECTION: main droite ou main gauche

    Modèle 190-NSPS - Convoyeur d'embranchement à angle

    • CADRE - Convoyeur à rouleaux avec 21 / 2in.dia. conique à 111/16 po de diamètre x 14ga galvanisé et 1,9 po de diamètre. rouleau x tube galvanisé 16ga. Monté en 9 1/2 po x 12ga. Cadre de canal en acier peint .
    • LARGEUR GLOBALE DU CADRE: 16 "18" 20 "22" 24 "26" 28 "30" 34 "36" 40 "42"
    • ENTRAÎNEMENT - Les courbes et les éperons sont entraînés en esclave à partir de l'arbre d'entraînement du convoyeur modèle 190-NSP. Les arbres sont couplés par un accouplement à chaîne au niveau des articulations du lit.
    • Optionnel: VITESSE DE TRANSPORT - Autres vitesses constantes et variables de 30 à 120 pi / min. Transmission par courroie de distribution supérieure à 120 pi / min recommandée. Capacité affectée par le changement de vitesse
    • CAPACITÉ - Voir le tableau des capacités de charge
    • DIRECTION: Disponible en 30 ° et 45 °

    Modèle NBLR- Convoyeur à rouleaux entrainé par bandes

    • CADRE — Convoyeur à rouleaux avec 1,9 po de dia. Rouleaux x 16 ga. Tube galvanisé espacé tous les 3 po. Monté en 8 1/2 po x 12 ga. Châssis de canal en acier formé peint en poudre boulonné avec des roulements ABEC-1 et avec des accouplements bout à bout.
    • LARGEUR GLOBALE DU CADRE: 18 "24" 30 "36" 42 "
    • CEINTURE - Thermoplastique polyuréthane de 45 mm de large avec cordons en aramide

    USAGE INTENSE

    Modèle ABLR - Convoyeur à rouleaux entrainé par bandes

    • CADRE - Convoyeur à rouleaux avec 1,9 po de diamètre. rouleau x 16 ga. tube galvanisé espacé tous les 3 po. Monté en 6 1/2 po x 12 ga. Cadre de canal en acier peint boulonné avec accouplement bout à bout.
    • LARGEUR GLOBALE DU CADRE: 18 "20" 22 "24" 26 "28" 30 "34" 36 "40" 42 "
    • COURROIE – 6 po. Black Ultimate 140 SD.
    • MOTEUR – 1/2 HP – 208/230/460 / 575V – 3 Ph. 60 Hz. Face C totalement fermée.
    • VITESSE DE CONVOYAGE - Constante de 65 pi / min.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 150 lb. Charge totale NE PAS DÉPASSER la capacité dans les graphiques.
