A Zéro pression

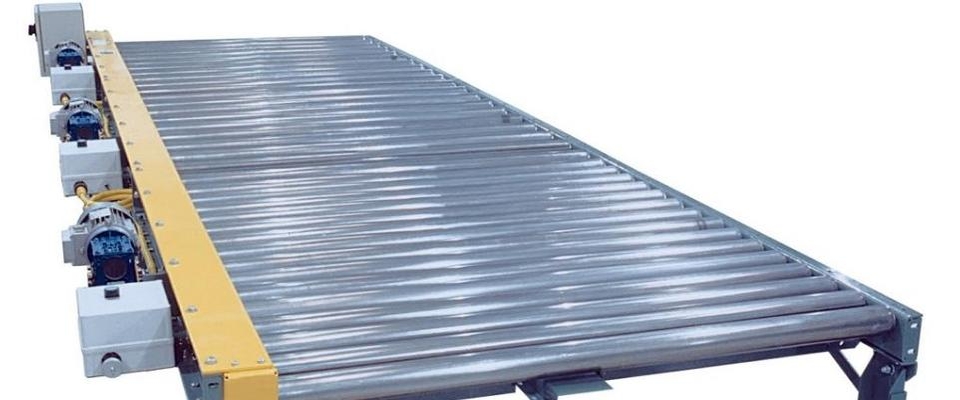

Convoyeur à rouleaux motorisés, Accumulation usage intense

ACCUMULATION DES ITEMS SANS PRESSION

Le modèle 25-CREZD est un convoyeur à rouleaux entraînés par chaînes conçu pour manipuler des charges tels que des palettes, barils, conteneurs, etc.

  •  Modèle 199-CRE24EZ - 24 VDC Accumulateur (EZLogic®) pour manipuler des cartons ou des palettes

    • CADRE- Convoyeur à rouleaux  de 1,9 po de dia. x 9 ga. rouleaux non plaqués espacés tous les 4 ou 6 po. Rouleaux de roulement montés en 3 1/2 po x 7 ga. profilé sur le côté opposé du protège-chaîne et calibre 4 3/4 po x 7. Profilé  en acier formé en U peint  côté garde de chaîne.
    • Boulonné avec des raccords bout à bout.
    • CHAÎNE D'ENTRAÎNEMENT - N ° 40 rouleau à rouleau.
    • LARGEUR GLOBALE DU CADRE: 18 "20" 22 "24" 26 "28" 30 "34" 36 "40" 42 " ACCUMULATION DE ZONE - Entraxes des rouleaux de 4 po, 32 po à 120 po par incréments de 4 po. Centres de 6 po, 30 po à 120 po par incréments de 6 po. La longueur du cadre change avec la longueur de la zone.
    • VITESSE DE TRANSPORT - jusqu'à 35 pi / min.
    • CAPACITÉ - Charge maximale par pied linéaire de convoyeur 150 lb. avec supports avec des centres en centres de 10 pieds, 250 lb. par pied avec des supports avec  des centres en centres de 5 pieds. Ne pas dépasser 600 lb par zone. Les zones de plus de 6 pieds peuvent nécessiter un support de plancher supplémentaire en fonction de la charge du produit.

     Modèle 199-CREZD - Accumulation, usage moyen (EZLogic®)

    • CADRE - Convoyeur à rouleaux  de 1,9 po de diamètre. x 9 ga. rouleaux non plaqués espacés tous les 4 ou 6 po. Rouleaux de roulement montés en 3 1/2 po x 7 ga. profilé sur le côté opposé du protège-chaîne et calibre 4 3/4 po x 7 Profilé  en acier formé en U peint  côté garde de chaîne. Boulonné avec des raccords bout à bout.
    • CHAÎNE D'ENTRAÎNEMENT – N° 40 rouleau à rouleau
    • LARGEUR GLOBALE DU CADRE: 18 "20" 22 "24" 26 "28" 30 "34" 36 "40" 42 "
    • ZONES D'ACCUMULATION – centre en centre de rouleaux de 4 po, 32 po à 120 po par incréments de 4 po. Centres de 6 po, 30 po à 120 po par incréments de 6 po. La longueur du cadre change avec la longueur de la zone.
    • VITESSE DE TRANSPORT – Constante 35 pi/min.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 150 lb. avec supports avec des centres en centres de 10 pieds, 250 lb. par pied avec des supports avec des centres en centres de 5 pieds. Ne pas dépasser 1300 lb par zone. Les zones de plus de 6 pieds peuvent nécessiter un support de plancher supplémentaire en fonction de la charge du produit.

    Modèle 25-CREZD - Convoyeur à rouleaux motorisés, accumulation usage intense (EZLogic®)

    • CADRE – Comnvoyeur à rouleaux  de 2 1/2 po de diamètre. x 11 ga. rouleaux non plaqués espacés de 4 ou 6 po. Rouleaux de roulement montés en calibre 4 po x 4 po. profilé formé en U sur le côté opposé du garde-chaîne et calibre 6 po x 4. canal formé côté carter de chaîne. Boulonné avec des raccords bout à bout.
    • CHAÎNE D'ENTRAÎNEMENT - N ° 40 rouleau à rouleau
    • Largeur hors tout du cadre 34 1/4 "36 1/4" 38 1/4 "40 1/4" 42 1/4 "44 1/4" 46 1/4 "48 1/4" 50 1/4 "52 1 / 4 "54 1/4" 56 1/4 "58 1/4" 60 1/4 "62 1/4" 64 1/4 "66 1/4" 68 1/4 "70 1/4"
    • ZONES D'ACCUMULATION – 4 po. centres en centres des rouleaux, 32 pouces à 120 pouces sur 4 pouces incréments de 3 pouces et 6 in. Centres en centres des rouleau, 30 po à 120 po par incréments de 6 po. Centre de rouleaux de 5 po, 30 po à 120 po par incréments de 5 po. La longueur du cadre change avec la longueur de la zone.
    • VITESSE DE TRANSPORT – Constant 28 FPM.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 300 lb avec supports avec des centres en centres de 10 pieds et 1000 lb avec des supports avec  des centres en centres de 5 pieds. Charge unitaire maximale de 4000 lb par zone avec centres de rouleaux de 4 po et chaîne N° 40. Zones de plus de 6 pi. Peut nécessiter un support de plancher supplémentaire en fonction de la charge du produit

    Modèle 36 CREZD - Accumulation à usage intense (EZLogic®) pour pallettes, barils, etc.

    • CADRE – Convoyeur à rouleaux  de 3 1/2 po de diamètre. x .300 non plaqués espacés tous les 6 po. Roulement montés dans un profilé en U de 5 3/4 po x 4 ga.  et profilé  en acier formé en U de 7 3/4 po x 4 ga peint côté garde de chaîne. Boulonné avec des raccords bout à bout.
    • LARGEUR GLOBALE DU CADRE: 34 1/4 "38 1/4" 42 1/4 "46 1/4" 50 1/4 "54 1/4" 58 1/4 "62 1/4" 66 1/4 "70 1/4 " .
    • DRIVE CHAIN – N°. 60 rouleaux à rouleau.
    • LONGUEURS DE ZONE D'ACCUMULATION – 60 po, 72 po, 84 po, 96 po, 108 po, 120 po. Les longueurs de trame changeront avec les longueurs de zone.
    • VITESSE DE TRANSPORT – Constante 26,5 pi/min.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 2000 lb. Charge unitaire maximale de 5000 lb par zone. Les zones de plus de 6 pieds peuvent nécessiter un support de plancher supplémentaire en fonction de la charge du produit.

    Modèle 199-PVE24EZ - Convoyeur à rouleaux entraînés par courroie Poly-V - utilisé pour transporter une capacité supérieure de charges

    • CADRE - Convoyeur à rouleaux  de 1,9 po de diamètre. x 9 ga. rouleaux non plaqués espacés tous les 3, 4 ou 6 po. Rouleaux de roulement montés dans un profilé formé en U de 3 1/2 po x 7 ga. et de  4 1/2 po x 7 ga sur le côté opposé de la protection. profilé en U coté garde de chaine. Boulonné avec des raccords bout à bout.
    • LARGEUR GLOBALE DU CADRE: 18" 20" 22" 24" 26" 28" 30" 34" 36" 40" 42"
    • POLY-V BELT – J profile, rouleau  4 nervures.
    • ZONES D'ACCUMULATION – 4 po. centres en centres des rouleaux, 32 pouces à 120 pouces sur 4 pouces incréments de 6 pouces. Centres en centres, 30 po à 120 po sur 6 po incréments. La longueur du cadre change avec la longueur de la zone.
    • MOTEUR – Un moteur 24 VDC dans chaque zone.
    • VITESSE DE CONVOYAGE - Jusqu'à 35 pi/min.
    • CAPACITÉ – Charge maximale de 150 lb par pied linéaire de convoyeur avec des supports centres en centres de 10 pieds et  250lbs. par pied supports avec des centres en centres 5 pieds. Ne pas dépasser 1000 lb par zone. Zones de plus de 6 pieds. Peut nécessiter un support de plancher supplémentaire en fonction de la charge du produit.

    Modèle 199-PVEZD - Convoyeur à rouleaux entrainés par courroie Poly-V pour accumulation usage moyen (EZLogic®)

    • CADRE - Convoyeur à rouleaux  de 1,9 po de diamètre. x 9 ga. Rouleaux non plaqués espacés tous les 3, 4 ou 6 po. Rouleaux de roulement montés en 3 1/2 po x 7 ga. Profilé formé en U de 4 1/2 po x 7 ga sur le côté opposé de la protection. Profilé en U coté garde de chaine. Boulonné avec des raccords bout à bout.
    • COURROIE POLY-V – J profile, rouleau  4 nervures.
    • LARGEUR GLOBALE DU CADRE 18 "20" 22 "24" 26 "28" 30 "34" 36 "40" 42 "
    • Système EZDriveTM - Motoréducteur monté sur arbre situé près du centre de chaque zone. 1/2 HP-3PH 60 Hz. Refroidi par ventilateur totalement fermé. 230/460 V (spécifier la tension). Comprends le panneau de déconnexion EZDriveTM. L'alimentation est distribuée de zone à zone via des cordons enfichables. L'alimentation est reliée du boîtier de démarrage au moteur via un cordon de type «SO». Veuillez contacter l'usine si le code local exige des techniques autres que les techniques de distribution d'énergie standard décrites.
    • ZONES D'ACCUMULATION – centre en centre de rouleaux de 4 po, 32 po à 120 po par incréments de 4 po. 3 po. et centres de 6 po, 30 po. à 120 pouces sur 3 pouces ou 6 pouces. Incréments. La longueur du cadre change avec la longueur de la zone.
    • VITESSE DE TRANSPORT – Constant 35 FPM.
    • CAPACITÉ –– Charge maximale de 150 lb par pied linéaire de convoyeur avec des supports centres en centres de 10 pieds et  250lbs. par pied supports avec des centres en centres 5 pieds. Ne pas dépasser 1000 lb par zone. Zones de plus de 6 pieds. Peut nécessiter un support de plancher supplémentaire en fonction de la charge du produit.

    25-PVE24EZ - 24 VDC Accumuler (EZLogic®)

    • CADRE – Convoyeur à rouleaux  de 2 1/2 po de diamètre. x 11 ga. Rouleaux non plaqués espacés tous les 3, 4 ou 6 po. montés 4 po x 4 ga. Profilé formé en U sur le côté opposé du garde de chaîne 5 po x 4 ga. Profilé en U coté garde de chaine. Boulonné avec des raccords bout à bout.
    • COURROIE POLY-V – Profil en J, rouleau à 8 nervures
    • LARGEUR GLOBALE DU CADRE 34 1/4 "36 1/4" 38 1/4 "40 1/4" 42 1/4 "44 1/4" 46 1/4 "48 1/4" 50 1/4 "52 1 / 4 "54 1/4" 56 1/4 "58 1/4" 60 1/4 "62 1/4" 64 1/4 "66 1/4" 68 1/4 "70 1/4"
    • ZONES D'ACCUMULATION – 4 po, 32 po à 120 po par incréments de 4 po. Centres de rouleaux de 3 po et 6 po, de 30 po à 120 po par incréments de 6 po. La longueur du cadre change avec la longueur de la zone.
    • MOTEUR - Un moteur 24 VDC dans chaque zone
    • VITESSE DE TRANSPORT - Jusqu'à 30 pi / min.
    • CAPACITÉ – Charge maximale de 300 lb par pied linéaire de convoyeur avec des supports centres en centres de 10 pieds et 1000 lb. par pied supports avec des centres en centres 5 pieds. Ne pas dépasser 1300 lb par zone. Zones de plus de 6 pieds. Peut nécessiter un support de plancher supplémentaire en fonction de la charge du produit

     25-PVEZD - Heavy Duty Accumuler

    • CADRE – Convoyeur à rouleaux  de  2 1/2 po de diamètre. x 11 ga. Rouleaux non plaqués espacés tous les 3, 4 ou 6 po. Rouleau de roulement montés  4 po x 4 po. Profilé formé en U sur le côté opposé du garde de chaîne 5 po x 4. Profilé en U coté garde de chaine. Boulonné avec des raccords bout à bout.
    • COURROIE POLY-V – Profil en J, rouleau à 8 nervures
    • Système EZDriveTM - Motoréducteur monté sur arbre situé près du centre de chaque zone. 1/2 HP - 3 PH 60 Hz. Refroidi par ventilateur totalement fermé. 230/460 V (spécifier la tension). Comprend le panneau de déconnexion EZDriveTM. L'alimentation est distribuée de zone à zone via des cordons enfichables. L'alimentation est reliée du boîtier de démarrage au moteur via un cordon de type «SO». Veuillez contacter l'usine si le code local exige des techniques autres que les techniques de distribution d'énergie standard décrites.
    • ZONES D'ACCUMULATION – centre en centre de rouleaux de 4 po, 32 po à 120 po par incréments de 4 po. Centres de rouleaux de 3 po et 6 po, de 30 po à 120 po par incréments de 6 po. La longueur du cadre change avec la longueur de la zone.
    • VITESSE DE TRANSPORT – Constante 28 pi / min.
    • CAPACITÉ – Charge maximale de 300 lb par pied linéaire de convoyeur avec des supports centres en centres de 10 pieds et 1000 lb. par pied supports avec des centres en centres 5 pieds. Ne pas dépasser 1300 lb par zone. Zones de plus de 6 pieds. Peut nécessiter un support de plancher supplémentaire en fonction de la charge du produit
