A pression Contante

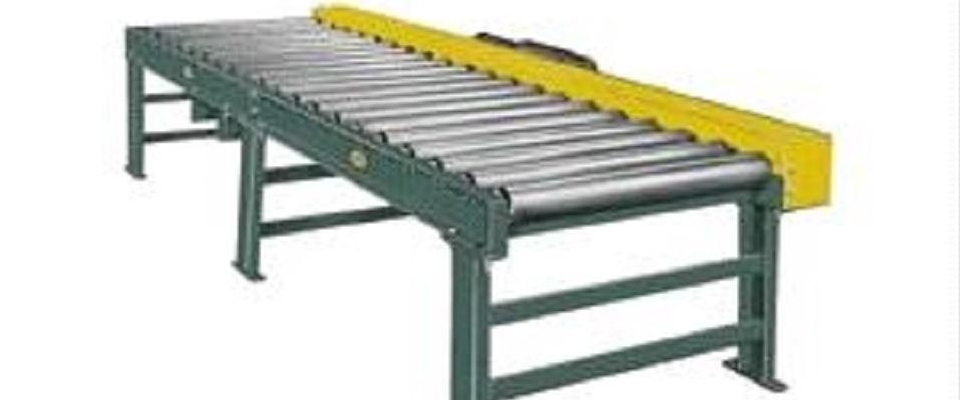

Convoyeur à rouleaux entraînés par chaînes

MANUTENTION DE PALETTES - LÉGERE À MOYENNE

Ces modèles de convoyeur sont idéals pour la manutention de palettes ou pour des processus de manutention avec des pièces huileuses.

A pression Contante

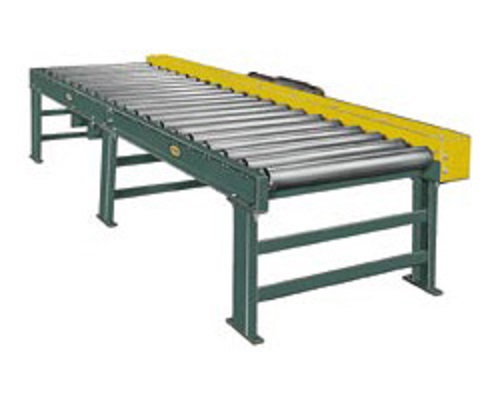

  • Modèle 199-CRR - Convoyeur à rouleaux entraînés par chaînes, usage moyen

    • CADRE -Convoyeur à rouleaux motorisé entraîné par chaîne  avec rouleaux en acier lisse de 1.9” pouces de dia. x jauges # 11 espacées aux 4” c/c, assembler dans une structure en acier peint formé de 4” hauts x 1-5/8” de profond x jauge # 4.
    • LARGEUR GLOBALE DU CADRE: 18 ", 20", 22 ", 24", 26 ", 28", 30 ", 34", 36 ", 40" et 42 "
    • CHAÎNE D'ENTRAÎNEMENT – No.40 chaîne rouleau à rouleau
    • MOTEUR – 1/2 HP – 208/230/460 / 575V – 3Ph.60 Hz.Totalement fermé face C.
    • VITESSE DE TRANSPORT – Constant 35FPM.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 150 lb. avec supports centres en centres de 10 pieds, 250 lb. par pied avec supports centre en centre de 5 pieds et centres de rouleaux de 4 pouces.
    • NE PAS DÉPASSER la capacité dans les graphiques à partir de la fiche technique

    Modèle 25-CRR - Convoyeur à rouleaux droit conçue pour les palettes et barils, usage intense

    • CADRE: Convoyeur à rouleaux motorisé entraîné par chaîne avec rouleaux en acier lisse de 2 1/2” pouces de dia. x jauges # 11 espacées aux 4” c/c avec chaine No. 40,  espacées aux 5” c/c avec chaine No. 40, espacées aux 3”, 3 3/4", 6" et 7 1/2" c/c avec chaine No. 60 assembler dans une structure en acier peint formé de 4” hauts x 1-5/8” de profond x jauge # 4.
    • Chaîne à rouleaux n ° 60 utilisée uniquement sur les centres à rouleaux de 3 po, 3 3/4 po, 6 po et 7 1/2 po. Rouleaux de bande de roulement montés en 4 po x 4 ga. Profilé en acier  peint sur le côté opposé au carter de chaîne et calibre 6 po x 4 po. Profilé  en acier formé en U peint en poudre côté garde de chaîne.
    •  REMARQUE: Rouleaux centraux de la bande de roulement de 3 po montés dans un canal de 4 po de chaque côté.
    • LARGEUR GLOBALE DU CADRE 22 1/4 "24 1/4" 26 1/4 "28 1/4" 30 1/4 "34 1/4" 36 1/4 "40 1/4" 42 1/4 "46 1 / 4 "50 1/4" 54 1/4 "58 1/4" 64 1/4 "70 1/4"
    • MOTEUR – 1 HP – 208/230/460 / 575V – 3 Ph. 60 Hz. Face C écoénergétique de qualité supérieure.
    • VITESSE DE TRANSPORT – Constant 30 pi / min.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 300 lb. avec des supports centre en centre de 10 pieds, 1000 lb. avec des supports centres en centres de 5 pieds. Contactez l'usine pour connaître la capacité de la chaîne n ° 40, centres de rouleaux de 4 po.
    • NE PAS DÉPASSER LA CAPACITÉ DANS LE TABLEAU.

    Modèle 26-CRR - Convoyeur à rouleaux droit conçue pour les palettes et barils, usage intense

    • CADRE: Convoyeur à rouleaux motorisé entraîné par chaîne avec rouleaux en acier lisse de 2 5/8” pouces de dia. x jauges # 11 espacées aux 4” c/c avec chaine No. 40,  espacées aux 5” c/c avec chaine No. 40, espacées aux 3”, 3 3/4", 6" et 7 1/2" c/c avec chaine No. 60 assembler dans une structure en acier peint formé de 4” hauts x 1-5/8” de profond x jauge # 4.
    • REMARQUE: Rouleaux centraux de la bande de roulement de 3 po montés dans un canal de 4 po de chaque côté.
    • LARGEUR GLOBALE DU CADRE 22 1/4 "24 1/4" 26 1/4 "28 1/4" 30 1/4 "34 1/4" 36 1/4 "40 1/4" 42 1/4 "46 1 / 4 "50 1/4" 54 1/4 "58 1/4" 64 1/4 "70 1/4" MOTEUR – 1 HP – 208/230/460 / 575V – 3 Ph. 60 Hz. Face C écoénergétique de qualité supérieure.
    • VITESSE DE TRANSPORT – Constant 30 pi / min.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 300 lb. avec des supports sur des centres de 10 pieds, 1000 lb. avec des supports centres en centres 5 pieds. Contactez l'usine pour connaître la capacité de la chaîne n ° 40, centres de rouleaux de 4 po.
    • NE PAS DÉPASSER LA CAPACITÉ DANS LE TABLEAU.

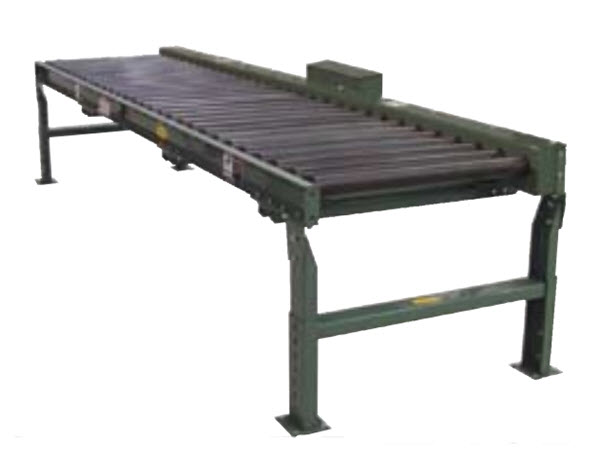

    Modèle 36-CRRH - Convoyeur à rouleaux entraînés par chaînes pour les palettes, barils, etc. - Usage intense

    • CADRE - Convoyeur à rouleaux   de 3 1/2 po x 0,300 po avec arbre hexagonal de 1 1/16 po espacé tous les 6 po ou 12 po. Monté dans un cadre de profilé en acier structurel peint de 5 pi de long boulonné avec des accouplements bout à bout.
    • CADRE GÉNÉRAL: 26 27/32 "28 27/32" 30 27/32 "34 27/32" 36 27/32 "40 27/32" 42 27/32 "48 27/32" 54 27/32 "60 27 / 32 "62 27/32" 70 27/32 "
    • CHAÎNE D'ENTRAÎNEMENT – Non. Chaîne à 60 rouleaux.
    • MOTEUR – 2 HP – 230 / 460V – 3 Ph. 60 Hz.
    • Moteur C-Face écoénergétique et contrôleur de vitesse variable AC avec capacité de démarrage progressif.
    • VITESSE DE TRANSPORT – Variable 3-30 pi/min.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 2000 lb. avec des supports  centres en centres de 5 pieds.
    • NE PAS DÉPASSER LA CAPACITÉ DANS LE TABLEAU

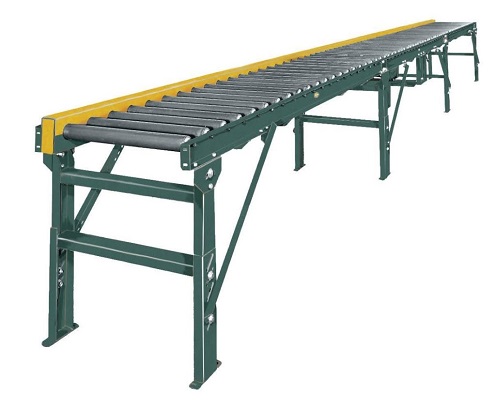

     Modèle 199 PVR - Convoyeur à rouleaux entraînés par courroie Poly-V

    •  CADRE – Convoyeur à rouleaux de 1,9 po x 9 ga. rouleaux de bande de roulement muraux non plaqués espacés de 3 po, 4 po ou 6 po montés en calibre 7. Cadre  en acier profilé en U formé peint boulonné avec des accouplements bout à bout
    • LARGEUR GÉNÉRALE DU CADRE: 18 "20" 22 "24" 26 "28" 30 "34" 36 "40" 42 "
    • POLY-V BELT – 4-ribJ-Profileroller to roller
    • MOTEUR – 1/2 HP – 208/230/460 / 575V – 3Ph.60 Hz. Motoréducteur.
    • VITESSE DE TRANSPORT – Constant 35 FPM.
    • CAPACITÉ - Charge maximale par pied linéaire du convoyeur150 lb avec prise en charge de 10 pi, 250 lb avec prise en charge de 5 pi de charge totale de 600 lb

    Modèle 25-PVR - Convoyeur à rouleaux entraînés par courroie Poly-V - 15 largeurs disponibles

    • CADRE – Convoyeur à rouleaux de  2 1/2 po de diamètre x 11ga espacés de 3 po, 4 po ou 6 po. Rouleaux centraux montés dans un profilé en acier formé en U de 4 po x 4 po sur le côté opposé de la protection et un profilé en acier formé en U de 5 po x 4 g sur le côté de la garde.
    • LARGEUR GÉNÉRALE DU CADRE: 22 1/4 "24 1/4" 26 1/4 "28 1/4" 30 1/4 "34 1/4" 36 1/4 "40 1/4" 42 1/4 "46 1/4" "50 1/4" 54 1/4 "58 1/4" 64 1/4 "70 1/4"
    • POLY-V BELT – 8-ribJ-Profileroller to roller
    • MOTEUR – 1 CV – 208/230/460 / 575V – 3Ph.60 Hz.
    • VITESSE DE TRANSPORT – Constant 30 FPM.
    • CAPACITÉ–– Pied linéaire maximum du chargeur du convoyeur 300 lb. avec supports  10ft. centres en centres, 1000lb. avec supports 5ft. centres en centres. Charge totale 3000 lb.

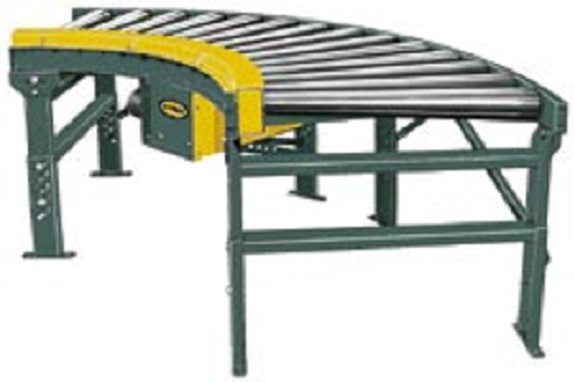

     Modèle 199-CRRC - Convoyeur courbe à rouleaux entraînés par chaîne, usage moyen

    • CADRE -Convoyeur à rouleaux motorisé entraîné par chaîne  avec rouleaux en acier lisse de 1.9” pouces de dia. x jauges # 11 espacées aux 4” c/c, assembler dans une structure en acier peint formé de 4” hauts x 1-5/8” de profond x jauge # 4.
    • LARGEUR GLOBALE DU CADRE 18 "20" 22 "24" 26 "28" 30 "34" 36 "40" 42 "
    • CHAÎNE À ROULEAUX - Chaîne à rouleaux n ° 40.
    • CHAÎNE D'ENTRAÎNEMENT DU MOTEUR - Chaîne n ° 60.
    • MOTEUR – 1/2 CV – 208/230/460 / 575V – 3Ph.60 Hz.
    • VITESSE DE TRANSPORT – Constant 35 FPM.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 150 lb. avec supports sur des centres de 10 pieds, 250 lb. par pied avec supports sur centres n centres de 5 pieds et centres en centres de rouleaux de 4 pouces.
    • NE PAS DÉPASSER la capacité dans les graphiques.

    Modèles 25-CRRC / 26-CRRC - Convoyeur à rouleaux avec une courbe conçue pour les palettes et barils, usage intense

    • CADRE – Convoyeur à rouleaux de  2 1/2 po de diamètre. x 11 ga. rouleaux non plaqués montés en 4 po x 4 ga. Cadre en acier formé en U peint .
    • LARGEUR GLOBALE DU LIT: 22 1/4 "24 1/4" 26 1/4 "28 1/4" 30 1/4 "34 1/4" 36 1/4 "40 1/4" 42 1/4 "46 1/4 "50 1/4" 54 1/4 "56 1/4" 58 1/4 "60 1/4" 62 1/4 "
    • COURBE D'ANGLE: 30,45,60 et 90 degrés.
    • CHAÎNE D'ENTRAÎNEMENT– Non. 50 chaînes à rouleaux circulaires.
    • MOTEUR – 1 HP – 208/230/460 / 575V – 3 Ph. 60 Hz. Face C écoénergétique de qualité supérieure.
    • VITESSE DE TRANSPORT – Constant 30 pi/min.
    • CAPACITÉ – 4000 lb charge totale distribuée en direct à 30 pi/min.

    Modèle 25-CRRCT - Courbe rouleaux motorisés, usage intense

    • CADRE - Convoyeur à rouleaux de  4 po x 4 ga. Profilé en acier formé peint.
    • Cadre. (Voir le tableau des dimensions pour plus de détails sur les rouleaux.)
    • TANGENTES - Tangente longue de 25 pouces sur les courbes de 30, 45 et 60 degrés.
    • CHAÎNE D'ENTRAÎNEMENT – Non. 50 chaînes à rouleaux circulaires.
    • MOTEUR – 1 HP – 208/230/460 / 575V – 3 Ph. 60 Hz. Face C écoénergétique de qualité supérieure.
    • VITESSE DE TRANSPORT - Constante 30 pi/min.
    • CAPACITÉ – 4000 lb charge totale distribuée en direct à 30 pi/min.
