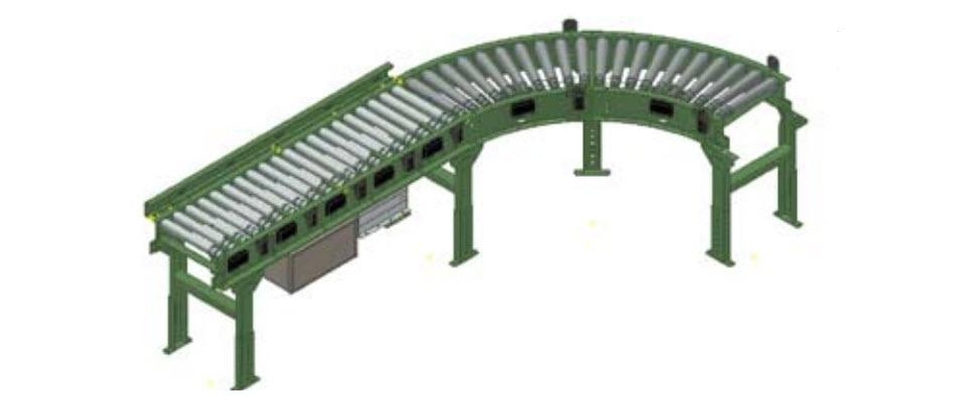

Convoyeur à rouleaux zéro pression

Convoyeur à rouleaux zéro pression

CARTONS, BOÏTES ET PAQUETS DE POIDS LÉGER À MOYEN

La méthode la plus simple jamais conçu pour accumuler des cartons, boîtes, etc. avec zero pression.

Convoyeur à rouleaux zéro pression
  • USAGE MOYEN

    Modèles 190E24EZ - E24EZC - 24 VDC Convoyeur à rouleaux motorisés (EZLogic®)

    • CADRE (E24EZ) —Convoyeur à rouleaux roulant avec 1,9 po de dia. rouleau x 16 ga. roulements de tube galvanisés espacés tous les 3 po. Montés en 6 1/2 po x 12 ga. Cadre de canal en acier peint  boulonné avec des plaques d'épissure.
    • LIT (E24EZC) —Lit roulant avec 2 1/2 po de diamètre effilé à 1 11/16 po de diamètre. x 14 ga. galvanisé. Monté en calibre 6 1/2 x 12. Cadre de canal en acier formé peint en poudre.
    • MOTEUR — Moteur 24 VDC avec carte de commande moteur intégrée. Un dans chaque zone de convoyeur monté à l'intérieur du BR.
    • ZONES D'ACCUMULATION — Zones de 18 po, 24 po, 30 po et 36 po disponibles.
    • VITESSE DE CONVOYAGE — 25-125 pi / min, définie sur la carte de commande moteur intégrée.
    • CAPACITÉ — Charge maximale 37 lb. par pied, 75 livres. par zone.

    Modèle 190-E24EZSS - Convoyeur d'embranchement à angle

    • CADRE - Convoyeur à rouleaux de 1,9 po de diamètre. rouleau x 16 ga. tube galvanisé. Monté en 6 ½ po. 12 ga. Cadre de canal en acier peint.
    • SLAVE DRIVEN– Les éperons sont entraînés par l'alimentation électrique du convoyeur modèle 190-E24. La dérivation à 45 ° a (1) moteur 24 VDC avec carte de commande moteur intégrée, la dérive à 30 ° a (1) moteur 24 VDC avec carte de commande moteur intégrée sur 12 "-16" OAW, et (2) moteur VDC avec carte de commande moteur intégrée sur 18 "- 42" OAW. Moteurs montés à l'intérieur du B.R.
    • LARGEUR GLOBALE DU CADRE: 12 "14" 16 "18" 20 "22" 24 "26" 28 "30" 34 "36" 40 "42"
    • ZONES D'ACCUMMULATION – 1 par embranchement avec contrôleur de zone (rétro-réfléchissant)
    • Optionnel: BOBINE D'ENTRAÎNEMENT À HAUTE VITESSE - Fournit une plage de vitesse de 50 à 200 pi / min. Capacité affectée par le changement de vitesse. Disponible en éperon 30 ° ou 45 ° Main droite ou main gauche

    Modèle 190-NSPEZ -Section droite rouleaux entrainé par arbre direct

    • CADRE- Convoyeur à rouleaux avec 1,9 po. dia. rouleaux x 16ga. Tube galvanisé avec roulements ABEC-1 espacés tous les 3 pouces montés en 8-1 / 2 pouces x 12 ga. Cadre de canal en acier peint boulonné avec des accouplements bout à bout.
    • CEINTURE - Thermoplastique polyuréthane de 45 mm de large avec cordons aramide et épissure sans fin.
    • LARGEUR GLOBALE DU CADRE: 18 "24" 30 "36" 42 "
    • GAMME DE VITESSE — 51-275 pi / min
    • ZONES D'ACCUMULATION - 24 et 36 po de long à commande électrique. Remarque: plus de 50 zones nécessitent un IOP supplémentaire, un câble d'isolation et un câble d'alimentation en T.
    • CAPACITÉ— Charge maximale par zone 75 lb.

    Modèle 190-NSPEZC - Convoyeur courbe rouleaux entrainé par arbre direct (EZLogic®)

    • CADRE – Convoyeur à rouleaux avec 2 1/2 po de diamètre. conique à 1 11/16 po de diamètre. x 14 ga. galvanisé et 1,9 po de dia. rouleau x 16 ga. tube galvanisé. Monté en 9 1/2 po x 12 ga. Cadre de canal en acier peint .
    • ENTRAINEMENT - Les courbes et les éperons sont entraînés en esclave à partir de l'arbre d'entraînement du convoyeur modèle 190-NSPEZ. Les arbres sont couplés par un accouplement à chaîne au niveau des articulations du lit.
    • LARGEUR GLOBALE DU CADRE: 12 "14" 16 "18" 20 "22" 24 "26" 28 "30" 34 "36" 40 "42"
    • ZONES D'ACCUMULATION - Contrôle pneumatique de 24 po de long. 2 par courbe.
    • CAPACITÉ - Charge maximale, voir le tableau des capacités ci-dessous.

    Modèle ABEZ - Section droite rouleaux entrainé par bandes

    • CADRE - Convoyeur à rouleaux avec 1,9 po de diamètre. rouleau x 16 ga. tube galvanisé espacé tous les 3 po. Monté en 6 1/2 po x 12 ga. Cadre de canal en acier peint  boulonné avec accouplement bout à bout.
    • LARGEUR GLOBALE DU CADRE: 18 "20" 22 "24" 26 "28" 30 "34" 36 "40" 42 "
    • ZONES D'ACCUMULATION – 12, 18, 24, 30 et 36 po de long à commande pneumatique. Comprend 4 rouleaux de frein pour arrêter le paquet. Les longueurs de section changent avec les longueurs de zone. (Voir la note ci-contre). Remarque: 51 zones ou plus nécessiteront un IOP supplémentaire, un câble d'isolation et un câble d'alimentation en T.
    • MOTEUR – 1/2 HP – 208/230/460 / 575V – 3 Ph. 60 Hz. Face C totalement fermée.
    • VITESSE DE CONVOYAGE - Constante de 65 pi / min.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 150 lb. Charge totale NE PAS DÉPASSER la capacité dans les graphiques.

    Modèle NBEZ-Section droite rouleaux entrainé par bandes

    • CADRE - Convoyeur à rouleaux avec 1,9 po. dia. rouleaux x 16ga. Tube galvanisé avec roulements ABEC-1 espacés tous les 3 pouces montés en 8-1 / 2 pouces x 12 ga. Cadre de canal en acier peint boulonné avec des accouplements bout à bout.
    • CEINTURE - Thermoplastique polyuréthane de 45 mm de large avec cordons en aramide et épissure sans fin
    • LARGEUR GLOBALE DU CADRE: 18 "24" 30 "36" 42 "
    • ZONES D'ACCUMULATION - 24 et 36 po de long à commande électrique. Remarque: plus de 50 zones nécessitent un IOP supplémentaire, un câble d'isolation et un câble d'alimentation en T.
    • CAPACITÉ— Charge maximale par zone 75 lb.

    Modèle NBEZA-Section droite rouleaux entrainé par bandes

    • CADRE — Convoyeur à rouleaux avec 1,9 po de dia. Rouleaux x 16 ga. Tube galvanisé avec roulements ABEC-1 espacés tous les 3 po. Monté en 8-1 / 2 po x 12 ga. Cadre de canal en acier peint  boulonné avec des accouplements bout à bout.
    • CEINTURE - Thermoplastique polyuréthane de 45 mm de large avec cordons en aramide.
    • LARGEUR GLOBALE DU CADRE: 18 "24" 30 "36" 42 "
    • GAMME DE VITESSE — 51-275 pi / min
    • ZONES D'ACCUMULATION - 24 et 36 po de long à actionnement pneumatique. Remarque: plus de 50 zones nécessitent un IOP supplémentaire, un câble d'isolation et un câble d'alimentation en T.
    • CAPACITÉ— Charge maximale par zone 75 lb

    USAGE INTENSE

    Modèle 25 LREZ -Section droite rouleaux entrainé par bandes

    • CADRE – Convoyeur à rouleaux avec 2 1/2 po de diamètre. x 11 ga. rouleaux de bande de roulement non plaqués espacés tous les 3 po et 1,9 po de diamètre. x 16 ga. rouleaux de pression non plaqués espacés de 6 po. Montés en 7 1/2 po x 10 ga.
    • Cadre de canal en acier formé peint en poudre. Boulonné avec accouplement bout à bout.
    • COURROIE – 14 pouces noir Ultimate 140 SD. Largeur hors tout du cadre 42 "44" 46 "48" 50 "52" 54 "64"
    • ZONES D'ACCUMULATION - Entraxe des rouleaux de 3 po, 30 po à 72 po par incréments de 3 po. Centres de rouleaux de 4 po, 32 po à 72 po par incréments de 4 po. Centres de rouleau de 6 po, 30 po à 72 po par incréments de 6 po. La longueur minimale de la zone d'alimentation (entraînement) est de 60 pouces. La longueur du cadre change avec la longueur de la zone.
    • MOTEUR – 1 HP – 208/230/460 / 575V – 3 PH. 60 Hz. Face C totalement fermée.
    • VITESSE DE TRANSPORT – Constant 30 pi / min.
    • CAPACITÉ – Charge maximale par pied linéaire de convoyeur 1000 lb. Charge unitaire maximale de 4000 lb Charge totale NE PAS DÉPASSER la capacité dans les graphiques.
